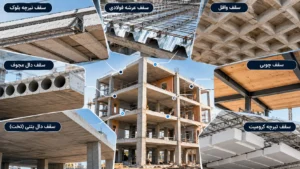

انواع سقف ساختمان از نظر ساختار، روش اجرا، هزینه و کاربرد با یکدیگر تفاوت دارند. سقف تیرچه بلوک، کرومیت، دال بتنی، وافل و عرشه فولادی از جمله سیستم‌های رایج در ساختمان‌سازی هستند که انتخاب هرکدام به عواملی مانند دهانه سازه، بارهای وارده، نقشه ساختمان و نظر مهندس محاسب بستگی دارد. در این راهنما، انواع سقف ساختمان را همراه با تصاویر، ویژگی‌ها و کاربردهای هر روش بررسی می‌کنیم تا با تفاوت‌های آن‌ها آشنا شوید.
در ساختمان‌سازی از روش‌های مختلفی مانند سقف تیرچه بلوک، تیرچه کرومیت، دال بتنی، وافل، عرشه فولادی و کامپوزیت استفاده می‌شود. هرکدام از این سیستم‌ها ویژگی‌های اجرایی و سازه‌ای خاصی دارند. در ادامه، انواع سقف ساختمان و نکات مهم انتخاب آن‌ها را بررسی می‌کنیم.
انواع سقف ساختمان کدام‌اند؟
سقف‌های ساختمانی را می‌توان بر اساس مصالح، ساختار و روش اجرا دسته‌بندی کرد. مهم‌ترین انواع سقف عبارت‌اند از:
- سقف تیرچه بلوک
- سقف تیرچه کرومیت
- سقف دال بتنی
- سقف وافل
- سقف عرشه فولادی
- سقف کامپوزیت
- سقف پیش‌ساخته بتنی
انتخاب میان این سیستم‌ها به مشخصات پروژه، محاسبات سازه‌ای، امکانات اجرایی و بودجه بستگی دارد.

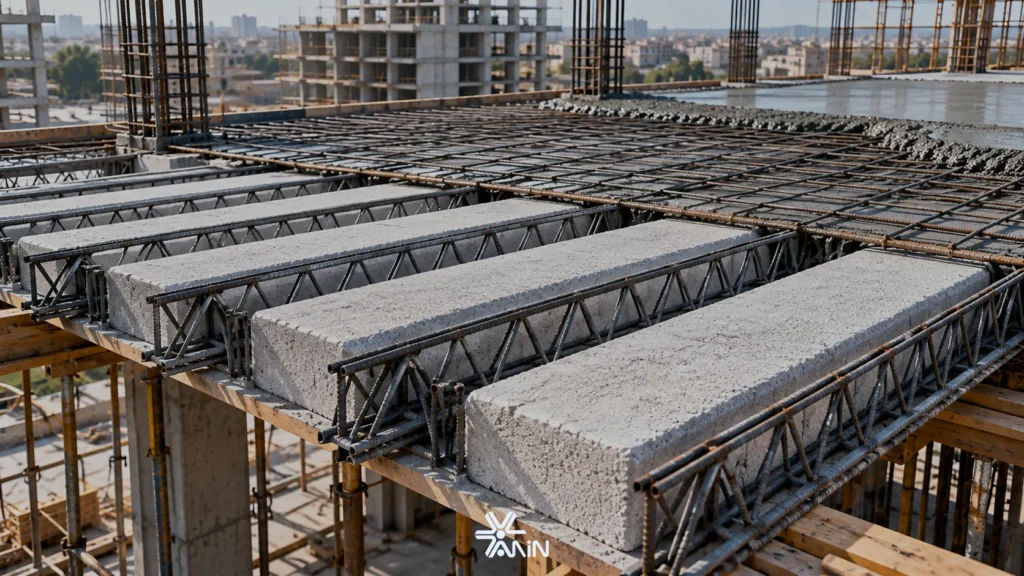

۱. سقف تیرچه بلوک
سقف تیرچه بلوک یکی از سیستم‌های رایج در ساختمان‌های متعارف است. این سقف معمولاً از تیرچه‌ها، بلوک‌های پرکننده و بتن رویه تشکیل می‌شود. تیرچه‌ها وظیفه اصلی تحمل بار را بر عهده دارند و بلوک‌ها فضای بین آن‌ها را پر می‌کنند. از مزایای سقف تیرچه بلوک می‌توان به رواج اجرای آن، دسترسی به مصالح و امکان استفاده در بسیاری از ساختمان‌های مسکونی اشاره کرد. بااین‌حال، اجرای صحیح آن به نصب اصولی تیرچه‌ها، رعایت الزامات شمع‌بندی و بتن‌ریزی و کنترل کیفیت مصالح وابسته است.
این سیستم زمانی گزینه مناسبی است که دهانه‌ها و شرایط سازه با محدودیت‌های طراحی آن سازگار باشند.
۲. سقف تیرچه کرومیت
سقف تیرچه کرومیت از تیرچه‌های فولادی با جان باز، بلوک‌های پرکننده و بتن رویه تشکیل می‌شود. ساختار تیرچه‌ها در شرایط طراحی مناسب امکان کاهش نیاز به شمع‌بندی میانی را فراهم می‌کند؛ اما این موضوع به مشخصات تیرچه، دهانه و بارهای حین اجرا بستگی دارد. ویژگی مهم این سیستم، استفاده از تیرچه فولادی و قابلیت هماهنگی آن با برخی ساختمان‌های دارای اسکلت فولادی است. در انتخاب سقف کرومیت باید هزینه مصالح، شرایط کارگاه، طراحی تیرچه‌ها و الزامات ایمنی اجرا بررسی شود.
۳. سقف دال بتنی
دال بتنی صفحه‌ای از بتن مسلح است که بارهای واردشده را به تکیه‌گاه‌ها منتقل می‌کند. این سیستم می‌تواند به شکل دال یک‌طرفه، دوطرفه یا دال تخت طراحی شود و در ساختمان‌های مسکونی، تجاری و پروژه‌های دیگر کاربرد دارد. یکپارچگی سازه‌ای و امکان طراحی برای شرایط مختلف از ویژگی‌های دال بتنی است. در مقابل، وزن بتن، نیاز به قالب‌بندی و شمع‌بندی و زمان لازم برای رسیدن بتن به مقاومت موردنیاز باید در برنامه‌ریزی پروژه در نظر گرفته شوند.
در دال‌های تخت، کنترل برش پانچ اطراف ستون‌ها نیز اهمیت زیادی دارد؛ بنابراین طراحی این سقف باید توسط مهندس سازه و بر اساس ضوابط فنی انجام شود.
۴. سقف وافل
سقف وافل نوعی سقف بتن مسلح است که با استفاده از قالب‌های مخصوص، شبکه‌ای از تیرچه‌های متقاطع در زیر دال ایجاد می‌کند. این هندسه امکان کاهش بتن در بخش‌هایی از سقف را فراهم می‌سازد و می‌تواند برای برخی دهانه‌های بزرگ‌تر یا فضاهای معماری باز مناسب باشد. از مزایای این سیستم می‌توان به شکل منظم زیر سقف و قابلیت استفاده در طرح‌های سازه‌ای خاص اشاره کرد. در مقابل، هزینه قالب‌ها، مهارت تیم اجرایی و زمان نصب و جمع‌آوری قالب‌ها از عوامل مهم انتخاب آن هستند. سقف وافل لزوماً برای همه ساختمان‌ها اقتصادی‌تر نیست و باید از نظر هزینه کل اجرا و عملکرد سازه‌ای با گزینه‌های دیگر مقایسه شود.
۵. سقف عرشه فولادی
سقف عرشه فولادی از ورق‌های فولادی شکل‌داده‌شده و بتن تشکیل می‌شود. ورق‌ها روی تیرهای سازه نصب می‌شوند و پس از اجرای اتصالات و رعایت جزئیات فنی، بتن‌ریزی انجام می‌گیرد. این سیستم در برخی پروژه‌های دارای اسکلت فولادی می‌تواند به تسریع مراحل اجرا کمک کند و نیاز به بخشی از قالب‌بندی‌های متعارف را کاهش دهد. در مقابل، کیفیت ورق‌ها، اتصالات، نصب صحیح و رعایت ایمنی هنگام اجرا اهمیت زیادی دارد. هزینه نهایی سقف عرشه فولادی به قیمت فولاد، تجهیزات، نیروی اجرایی و شرایط کارگاه وابسته است.
۶. سقف کامپوزیت
سقف کامپوزیت معمولاً به سیستمی گفته می‌شود که در آن فولاد و بتن به‌صورت هماهنگ در تحمل بار مشارکت می‌کنند. در یکی از روش‌های متداول، بتن روی تیرهای فولادی اجرا می‌شود و برش‌گیرها انتقال نیرو میان اجزای فولادی و بتنی را ممکن می‌کنند. این سیستم در برخی ساختمان‌های دارای اسکلت فولادی کاربرد دارد. طراحی تیرها، برش‌گیرها، دال بتنی و اتصالات برای عملکرد مناسب آن ضروری است.
سقف کامپوزیت با سقف عرشه فولادی کاملاً یکسان نیست؛ عرشه فولادی می‌تواند یکی از روش‌های اجرای سقف مرکب باشد، اما جزئیات سیستم‌ها متفاوت است.
۷. سقف پیش‌ساخته بتنی
در سقف‌های پیش‌ساخته بتنی، قطعاتی مانند پنل یا دال در کارخانه یا محیط کنترل‌شده تولید و سپس به محل پروژه منتقل می‌شوند. این روش می‌تواند بخشی از عملیات ساخت را از کارگاه به محل تولید منتقل کند و در پروژه‌های مناسب، برنامه‌ریزی اجرا را ساده‌تر سازد. کنترل کیفیت تولید و کاهش بخشی از عملیات اجرایی در محل از ویژگی‌های این سیستم است. بااین‌حال، حمل‌ونقل قطعات، تجهیزات نصب، شرایط دسترسی کارگاه و طراحی اتصالات باید بررسی شوند.
مقایسه انواع سقف ساختمان
برای انتخاب سقف مناسب، نباید فقط قیمت مصالح را در نظر گرفت. هزینه قالب‌بندی، شمع‌بندی، نیروی انسانی، تجهیزات، حمل‌ونقل و زمان اجرا نیز بر هزینه تمام‌شده تأثیر دارند.
| نوع سقف | ویژگی اصلی | نکته مهم در انتخاب |
|---|---|---|
| تیرچه بلوک | سیستم رایج در ساختمان‌های متعارف | دهانه و شرایط شمع‌بندی |
| تیرچه کرومیت | تیرچه فولادی با جان باز | طراحی تیرچه و بارهای اجرایی |
| دال بتنی | صفحه بتن مسلح | وزن و قالب‌بندی |
| وافل | ساختار شبکه‌ای زیر سقف | هزینه قالب و تناسب با پروژه |
| عرشه فولادی | ورق فولادی همراه با بتن | کیفیت ورق و اتصالات |
| کامپوزیت | مشارکت فولاد و بتن | طراحی اتصالات و برش‌گیرها |
| پیش‌ساخته بتنی | تولید قطعات خارج از کارگاه | حمل‌ونقل و نصب |
هیچ‌کدام از این سیستم‌ها در همه پروژه‌ها ارزان‌ترین یا سریع‌ترین گزینه نیستند. نتیجه مقایسه به مشخصات سازه، قیمت روز مصالح، امکانات اجرایی و طراحی پروژه بستگی دارد.
برای انتخاب سقف ساختمان به چه نکاتی توجه کنیم؟
انتخاب سقف باید با هماهنگی مهندس سازه و معمار انجام شود. مهم‌ترین معیارهای تصمیم‌گیری عبارت‌اند از:
- نوع اسکلت: سیستم سقف باید با اسکلت ساختمان و جزئیات اتصال آن سازگار باشد.
- دهانه‌ها و نقشه معماری: طول دهانه، محل ستون‌ها و نیاز به فضای باز بر انتخاب سقف تأثیر می‌گذارند.
- وزن سقف: وزن سقف در طراحی تیرها، ستون‌ها و فونداسیون مؤثر است.
- هزینه تمام‌شده: علاوه بر قیمت مصالح، دستمزد، تجهیزات و زمان اجرا نیز باید محاسبه شوند.
- شرایط کارگاه: دسترسی به مصالح، تجهیزات و نیروی متخصص می‌تواند انتخاب‌های اجرایی را محدود کند.
- ضوابط فنی: سیستم انتخابی باید با محاسبات مهندسی و مقررات قابل‌اعمال مطابقت داشته باشد.
بنابراین، انتخاب سقف صرفاً بر اساس محبوبیت یک روش یا قیمت اولیه آن تصمیم مناسبی نیست.
جمع‌بندی
انواع سقف ساختمان از نظر ساختار، مصالح، وزن و روش اجرا با یکدیگر تفاوت دارند. تیرچه بلوک، تیرچه کرومیت، دال بتنی، وافل، عرشه فولادی، کامپوزیت و سقف پیش‌ساخته هرکدام در شرایط مشخصی کاربرد دارند. برای انتخاب مناسب، باید نوع اسکلت، دهانه‌ها، کاربری ساختمان، هزینه تمام‌شده و الزامات فنی در کنار هم بررسی شوند. تصمیم نهایی باید بر اساس محاسبات مهندسی و شرایط واقعی پروژه گرفته شود. برای آشنایی با فعالیت‌ها و خدمات مهندسی، به وب‌سایت گروه مهندسی آنین آوا مراجعه کنید.
سؤالات متداول درباره انواع سقف ساختمان
رایج‌ترین انواع سقف ساختمان کدام‌اند؟
تیرچه بلوک، تیرچه کرومیت، دال بتنی، وافل، عرشه فولادی و کامپوزیت از سیستم‌های شناخته‌شده در ساختمان‌سازی هستند. انتخاب هرکدام به مشخصات پروژه بستگی دارد.
کدام سقف برای ساختمان مسکونی مناسب‌تر است؟
پاسخ به نوع اسکلت، تعداد طبقات، دهانه‌ها، نقشه معماری، بودجه و شرایط اجرایی بستگی دارد. مهندس سازه باید گزینه‌های متناسب با پروژه را بررسی کند.
آیا سقف وافل بهتر از سقف تیرچه بلوک است؟
این دو سیستم ساختار و کاربرد یکسانی ندارند. سقف وافل ممکن است برای بعضی دهانه‌ها و طرح‌های معماری مناسب باشد، درحالی‌که تیرچه بلوک در بسیاری از ساختمان‌های متعارف کاربرد دارد. انتخاب باید بر اساس محاسبات سازه‌ای و هزینه کل اجرا انجام شود.
